Теплогенератор.

Как видно из названия, данная энергетическая установка предназначена вырабатывать тепловую энергию. Теплогенераторы «Эффект ПРО» подходят для этого как нельзя лучше. Они с успехом используются в линиях гранулирования по всей стране и даже за рубежом. Главным достоинством наших теплогенераторов является возможность их работы на влажном топливе (опил, щепа, кора, фрезерный торф, помётно-подстилочная масса и т. д. влажностью до 55%). Происходит это благодаря особенности конструкции теплогенератора аналогичной конструкции водогрейного котла марки КВУ.

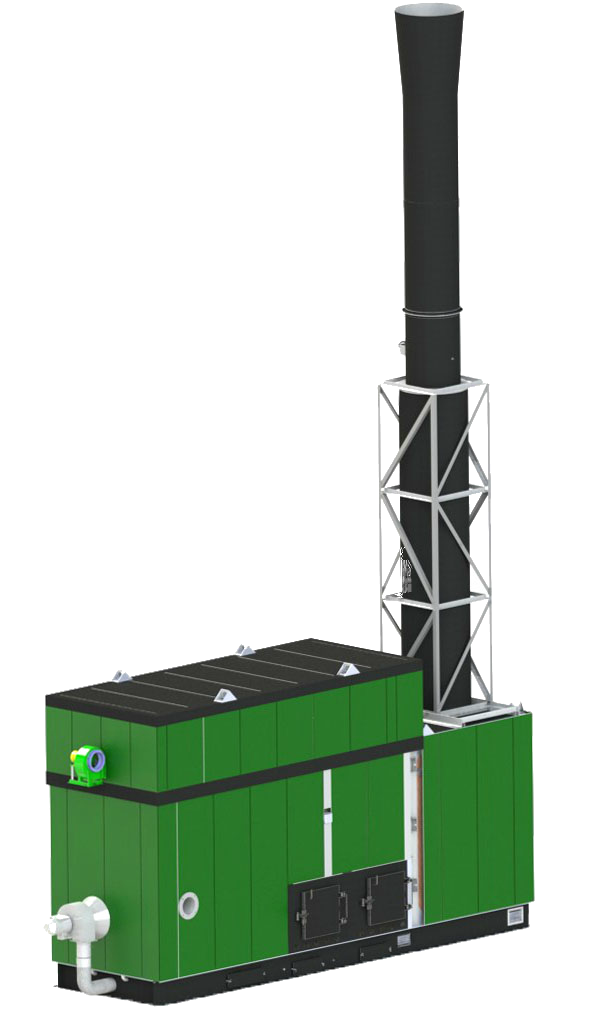

Рассмотрим общее устройство теплогенератора (ТГ). Теплогенератор включает в себя топочное пространство, дожоговую и смесительную камеры, футерованные шамотным кирпичом и трубу розжига. Труба розжига изготовлена с использованием теплоустойчивой стали. Внутренняя её поверхность футерована легковесными вермикулито-волокнистыми плитами, толщиной не менее 60 мм и имеет высоту от нулевой отметки 10,0 метров. Труба оборудована заслонкой с электроприводом. Толщина шамотной футеровки составляет 250 мм, а её максимальная рабочая температура 1300 ^оС, что в сочетании с арочным сводом позволяет сжигать высоковлажное топливо. Кирпич, нагреваясь, аккумулирует тепловую энергию до тех пор, пока не начинает сам излучать её в топочное пространство (лучистая энергия), способствуя быстрому испарению влаги из топлива и содействуя его горению. В топке расположены датчик разрежения, предназначенный для индикации разрежения и термопара, с помощью которой регулируется температура горения.

На топке ТГ установлен дутьевой вентилятор, который прогоняет воздух через «воздушный карман» облицовки ТГ, охлаждая её, и далее подаётся на горение через колосники в топочное пространство.

Во всех наших топочных устройствах предусмотрена система механизированной подачи топлива. Она оснащается двумя типами подачи – шнеком и гидротолкателем в зависимости от фракции топлива. Для предотвращения аварийных ситуаций предусмотрена система пожаротушения.

Камера дожога имеет конструкцию шахтного типа, выложена шамотным кирпичом и снабжена вентилятором, подающим воздух для дополнительного сжигания несгоревших частиц топлива и углерода. Каркас изготавливается из котловой стали. Для обслуживания тепловых установок конструкцией предусмотрены технологические люки.

Смесительная камера оборудована вентилятором, обеспечивающим получение газовоздушной смеси, требуемой температуры.





По желанию клиента теплогенератор может быть изготовлен с подвижным колосниковым полотном. За дополнительной информацией вы можете обратиться к нашим специалистам по телефонам, указанным в разделе «Контакты».
